Вычисление количества Дефлекторов при установке
Вентилируемый объем= объем помещения Х воздухообмен в час
(примечение воздухообмен в час различен для разных помещений)
Для примера:
Помещение имеет 20м в длину, 12 м ширину и 4,4 м высоту. Средняя сила ветра 3,5 м/с Воздухообмен для помещения должен составлять 3 раза в час. Таким образом получаем: Вентилируемый объем= (20*15*4,4)*3(воздухообмен)=3168 м3/час
Таким образом мы должны установить 4 Дефлектора TD-400
Площадь сечения шахты воздуховода должна соответствовать площади сечения диаметра Дефлектора в пределах 20%
Правила установки дефлекторов на скатных крышах
Пример установки дефлектора на длинный и короткий вентиляционный канал
Пример установки дефлектора на длинный и узкие вентиляционные каналы
Пример установки дефлекторов на часть вентиляционных каналов с переходом
Пример установки дефлекторов на один вентиляционный канал без переходов

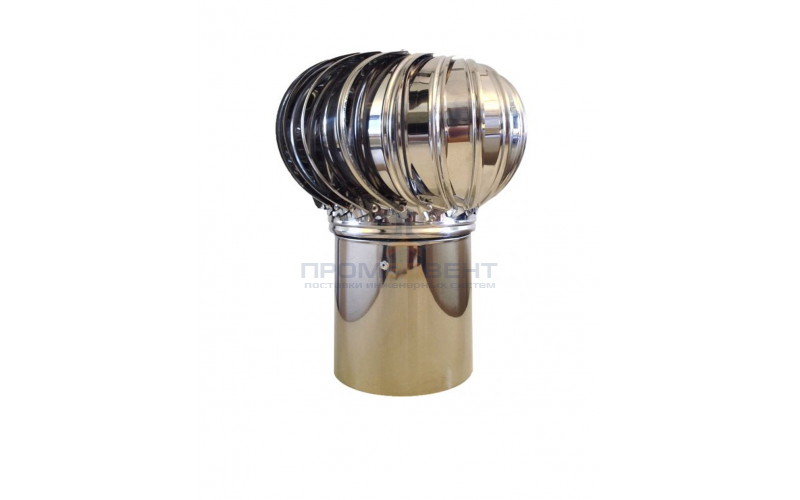

Размеры турбодефлекторов
Габаритные размеры:
- Дефлекторы выпускаются с двумя видами оснований: А- насадка на круглую трубу
- С- плоское основание
|
Модель |
TD-600 |
|
Диаметр посадочного места, мм |
600 |
|
Размеры в упаковке, см |
90х90х75 |
|
Вес, кг |
19-25 |
