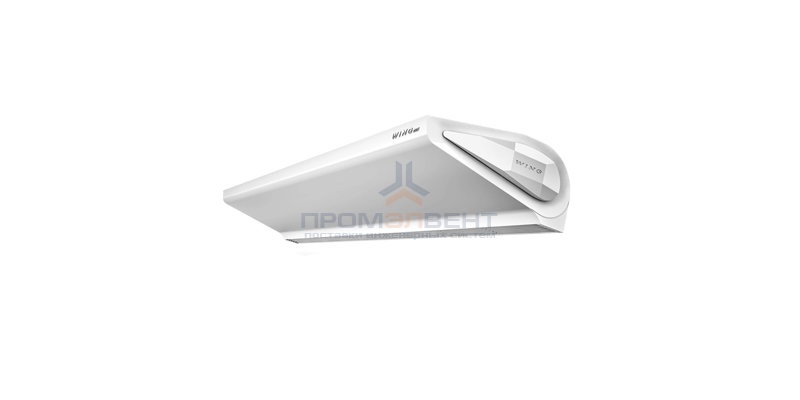

Воздушная электрическая завеса VTS Wing предназначена для устранения потери тепла на входе в помещение. Подойдет для кафе, магазина, больницы, аптеки, промышленного, офисного или административного здания. Установленная на двери тепловая завеса Wing E-серии, оградит Ваш дом от наружного воздуха, пыли, запахов, насекомых.
Превосходный аэродинамичный дизайн. Функционирование в горизонтальном положении. Легкий монтаж. Инновационные решения, обеспечивающие высокую мощность и тихую работу.
Преимущества воздушной электрической завесы Wing Е100 AC
- Конструкция корпуса в виде крыла планера и широкая воздухозаборная решетка создают низкое сопротивление воздуха на входе.
- Это позволяет максимально эффективно использовать мощность теплообменника.
- Стильные боковые накладки, имитирующие огранку драгоценного камня, эстетично оформляют
- отверстия забора воздуха для охлаждения двигателя.
- Диаметральный вентилятор с улучшенной геометрией крыльчатки и особой формой лопаток
- создает направленный воздушный поток повышенной дальности.
- Высокая производительность — за счет низкотемпературного нагревательного элемента в виде
- решетки-грелки с большой площадью теплообмена.
- Электрогрелки объединены в две секции. С помощью блока управления (поставляется отдельно)
- работа устройства возможна на двух ступенях нагрева в нескольких режимах, для
- большей эффективности.
- Инновационная конструкция вентилятора обеспечивает дополнительную экономию электро-
- энергии по сравнению с традиционными техническими решениями.
- Корпус комбинированный: качественная пластмасса, устойчивая к температурам до 95°, плюс
- сталь с высокотемпературным гальваническим покрытием.
- Слой цинка и порошковая окраска гарантируют эстетичный внешний вид и долговременную
- защиту от коррозии.
- Благодаря конструктивным особенностям воздухозаборной части устройства ее очистка проста,
- удобна и не требует демонтажа панелей корпуса.
- Wing позиционируется как самая тихая завеса на рынке. Уровень шума при максимальной
- мощности вентилятора составляет 59 дБ на расстоянии 3 м от изделия.
- Гарантия: 15 лет на корпус, 5 лет на нагреватели и электронику, 3 года на элементы автоматики.
|
Габариты (ШхВхГ) |
1110x212x484 мм |
|
Тип нагревателя |
Электрический |
|
Потребляемый ток электронагревателем |
3/6/9 А |
|
Номинальный ток |
1,3 А |
|
Производительность по воздуху |
1850 м3/ч |
|
Номинальная мощность |
2/4/6 кВт |
|
Потребляемая мощность вентилятора |
180 Вт |
|
Максимальная ширина проема |
1 м |
|
Корпус |
Белый/оцинкованная сталь, пластик |
|
Установка |
Горизонтальная |
|
Питание |
230 В / 50 Гц для 2 кВт, 400 В / 50 Гц для 2/4/6 кВт |
|
Уровень шума |
59 дБ(А) |
|
Вес |
27,5 кг |
| Степень защиты IP | IP20 |
|
Производитель |
Польша |
|
Гарантия |
5 лет |
О бренде:
VTS Group – польский производитель с 25-и летним опытом на рынке отопления и кондиционирования. На сегодняшний день – это международная компания, имеющая сеть производственно-логистических комплексов по всему миру.
Массовое производство, многоступенчатый контроль качества, собственные конструкторские разработки и смелые эксперименты в области дизайна. Высокая надежность изделий позволяет фирме давать стандартную пятилетнюю гарантию на все оборудование. Товар высокого качества, сертифицирован в России.
Характеристики электрических тепловых завес Wing
Функциональная задача
- Разграничение зон с различными температурами на входе, защита тепловых условий помещения.
- Предотвращение проникновения наружного воздуха, выхлопных газов, пыли, взвешенных
частиц, запахов с улицы, насекомых. - Обслуживание помещений промышленного, административного, бытового и коммерческого
назначений.
Особенности исполнения
- Корпус из пластика высокого качества с оцинкованными элементами из стали.
- Завеса окрашена специальной порошковой краской, защищающей от коррозии.
- Диаметральный вентилятор сконструирован для создания направленного воздушного потока
высокой дальности. - Рациональная конструкция вентиляторного блока обеспечивает формирование плотного воздушно-
теплового ‘заслона’ при открытых дверях. - Электрический теплообменник состоит из шести решетчатых грелок, объединенных в две секции.
- Нагревательный блок собран в звезду электропитания 3×400 V, что позволяет использовать разные
варианты набора мощности с помощью пульта управления (заказывается отдельно). - Для модели Wing E100 предусмотрена возможность подключения к бытовой электросети напряжением
230 В, только в режиме 2 кВт.
Возможности управления
- В стандартной комплектации завеса оснащена двухступенчатой регулировкой мощности нагревания.
- Настенная панель управления (заказывается отдельно) позволяет использовать вентилятор и нагреватели в различных режимах для выбора оптимальной производительности и энергосбережения.
- Пульт управления оснащен переключателем нагрева (нижний рычаг слева).
- Включать и выключать завесу можно с помощью нижнего центрального переключателя — ON / OFF.
- Скорость вращения вентилятора регулируется рычагом в правой нижней зоне пульта.
- В центре пульта — круглая ручка терморегулятора, позволяющая регулировать теплоотдачу прибора.
- Диапазон регулирования теплоотдачи — от 10 до 30 градусов по Цельсию.
Комплектация Wing E100
- Тепловая электрическая завеса.
- Руководство по эксплуатации с гарантийным талоном.
- Упаковка с шаблоном, для удобства монтажа.
Как выбрать тепловую завесу
Выбирая воздушные завесы для гостиницы, больницы, магазина, офиса следует учитывать ряд критериев.
Производительность
- Количество устройств, их размещение зависит от величины проема, частоты открывания дверей,
особенностей теплоизоляции помещения.
Особенности монтажа
- Для проёмов шириной до трех метров рекомендуется горизонтальная установка.
- Для больших объектов с воротами или широким входом подойдет монтаж нескольких, вертикально
расположенных, завес с двух сторон.
Корпус
- Оборудование должно иметь прочный, безопасный и простой в обслуживании корпус.
Шумность
- Уровень шума не должен превышать 60 дБ в помещениях, где постоянно находятся люди.
Энергоэффективность
- Использование агрегатов с функцией многоступенчатого изменения мощности позволяет заметно
снизить расход электроэнергии в зависимости от погоды и наружной температуры. - Возможность включения устройства только в момент открытия дверей.
Покупка
- Предлагаем широкий ассортимент качественного оборудования.
- Наши специалисты проконсультируют и помогут купить воздушную завесу с подходящими параметрами.
Монтаж и сервис
Установка
- Электрические воздушные завесы VTS серии Wing монтируются внутри помещений горизонтально.
- Запрещена установка в зданиях с агрессивной средой и во влажных помещениях.
- Завесы Е100-200 не предназначены для монтажа в подвесных потолках.
- Ширина дверного проема не должна превышать ширину воздушной струи, производимой изделием.
- Для модели E100 не более 1 м, E150 – 1,5 м, E200 – 2 м.
- Крепление возможно с помощью специальных кронштейнов либо на подвесах или шпильках.
- Минимальное расстояние между оборудованием и потолком не более 0,1 м.
- Подключение питания осуществляется от трехфазной сети 400 В.
- Производитель дает длительную гарантию только на профессионально установленное оборудование.
- Во избежание поломок при сборке или ошибок в подключении, рекомендуем пригласить специалиста.
- Вы будете уверены, что завеса установлена правильно и условия предоставления гарантии соблюдены.
- Сотрудник сервисного центра выдаст акт выполненных работ.
- Наличие акта – одно из требований при составлении рекламационного письма для производителя в
случае отказа оборудования.
Обслуживание
- Специальное обслуживание не требуется, достаточно выполнять рекомендации, описанные в инструкции
по эксплуатации. Не забывать осуществлять очистку от пыли и загрязнений. - Предоставляем возможность консультации с инженерами производителя.
- Специалисты сервисного центра выполнят ремонт вне зависимости от степени сложности.
Принцип работы
- Вентилятор тепловой завесы всасывает воздух через широкую перфорированную решетку верхней части аэродинамического крыла корпуса.
- Электрические решетчатые нагреватели отдают тепло воздуху.
- Проходя рабочее кольцо вентилятора, поток теплого воздуха выбрасывается с большой скоростью сверху вниз через решетку нижней части корпуса в обслуживаемую зону.
- Создается воздушный барьер между улицей и помещением.
Справочная информация
Технические характеристики воздушных завес Wing E100-200
|
Модель |
Мощ-ность, кВт |
Произв. м3/ч |
Габариты (ШхВхГ), мм |
Питание, В |
Степень защиты IP |
Вес, кг |
Уровень шума, дБ |
Установка |
Модель |
|
Е100 |
2/4/6 |
1850 |
1110x212x484 |
400 |
IP20 |
27,5 |
59 |
Горизонтальная |
Е100 |
|
E150 |
4/8/12 |
3150 |
1626x212x484 |
400 |
IP20 |
37 |
61 |
Горизонтальная |
E150 |
|
E200 |
6/9/15 |
4500 |
2142x212x484 |
400 |
IP20 |
55 |
61 |
Горизонтальная |
E200 |
| Мощность, кВт | 2 / 6 |
| Производитель | VTS |
| Длина завесы, мм | 389 |
| Высота монтажа, м | 3.7 |
| Габариты, мм | 1060 |
| Вес, кг | 23.5 |
| Электропитание, В/Гц/Ф | 220/50/1 / 380/50/3 |
| Управление | Пульт ДУ |
| Монтаж | горизонтальный |
| Страна производства | Польша |
| Гарантия | 2 года |
| Мощность электрического нагревателя | 24 |
| Класс защиты | IP20 |
| Стоимость доставки | По Москве в пределах МКАД 500р. За МКАД + 30 руб./км. |
| Комплектация | только завеса |
