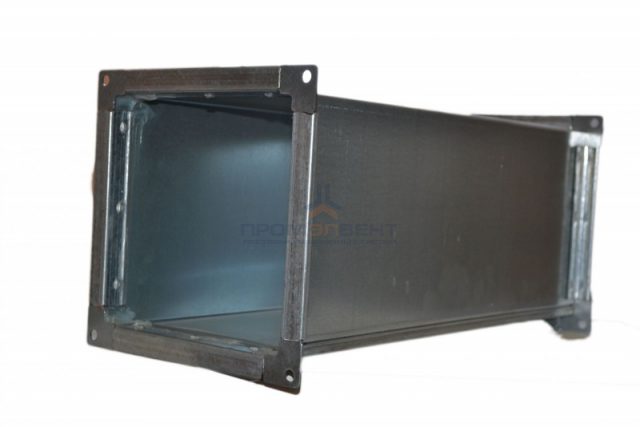

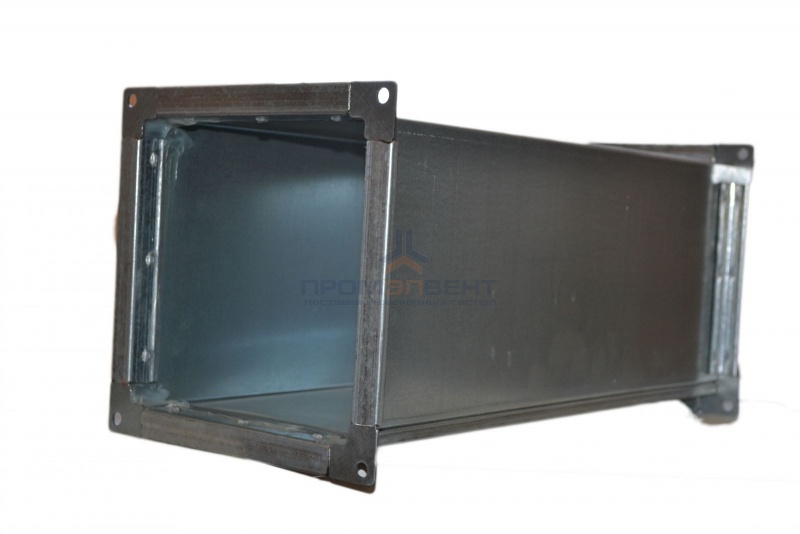

Материал и толщина материала используемые для изготовления:
- сталь рулонная оцинкованная от 0,55 до 1,2 мм.
- сталь рулонная нержавеющая от 0,5 до 1,2 мм.
- сталь листовая нержавеющая от 1,4 до 2,0 мм.
Длина прямых участков:
- стандартная длина прямых участков 1250 мм.
- изготавливаются прямые участки длиной свыше 1250 мм до 2500 мм.
- минимальная длина прямых участков 100 мм.
Тип соединения:
- на фланцах из шины и уголка
- на фланцах из сварного уголка
- без фланцев на реечном соединении
Материал для фланцев:
- шина №20 + уголок 20(65), 20(95)
- шина №30 + уголок 30 (105)
- сварной уголок 25х25х4, 32х32х4, 40х40х4, 50х50х5
Линия делает следующие операции по производству воздуховодов прямоугольного сечения:
- раскраивает развертку воздуховода,
- отрезает нужный размер,
- загибает под нужным углом.
| Высота А, мм | Ширина В, мм | t, мм | Длина L=1500 мм | Длина L=1250 мм | ||
| S, м2 | М, кг | S, м2 | М, кг | |||
| 100 | 100 | 0,50 | 0,60 | 2,6 | 0,50 | 2,2 |
| 150 | 0,75 | 3,2 | 0,63 | 2,7 | ||
| 200 | 0,90 | 3,9 | 0,75 | 3,2 | ||
| 250 | 1,05 | 4,5 | 0,88 | 3,8 | ||
| 150 | 150 | 0,50 | 0,90 | 3,9 | 0,75 | 3,2 |
| 200 | 1,05 | 4,5 | 0,88 | 3,8 | ||
| 250 | 1,20 | 5,2 | 1,00 | 4,3 | ||
| 200 | 200 | 0,50 | 1,20 | 5,2 | 1,00 | 4,3 |
| 250 | 1,35 | 5,8 | 1,13 | 4,9 | ||
| 300 | 1,50 | 6,5 | 1,25 | 5,4 | ||
| 400 | 1,80 | 7,8 | 1,50 | 6,5 | ||
| 500 | 2,10 | 9,1 | 1,75 | 7,6 | ||
| 250 | 250 | 0,50 | 1,50 | 6,5 | 1,25 | 5,4 |
| 300 | 1,65 | 7,1 | 1,39 | 5,9 | ||
| 400 | 1,95 | 8,4 | 1,63 | 7,0 | ||
| 500 | 2,25 | 9,7 | 1,88 | 8,1 | ||
| 600 | 0,70 | 2,55 | 15,4 | 2,13 | 12,8 | |
| 800 | 3,15 | 19,0 | 2,63 | 15,9 | ||
| 300 | 300 | 0,50 | 1,80 | 7,8 | 1,50 | 6,5 |
| 400 | 2,10 | 9,1 | 1,75 | 7,6 | ||
| 500 | 2,40 | 10,4 | 2,00 | 8,6 | ||
| 600 | 0,70 | 2,70 | 16,3 | 2,25 | 13,6 | |
| 800 | 3,30 | 20,0 | 2,75 | 16,6 | ||
| 1000 | 3,90 | 23,6 | 3,25 | 19,6 | ||
| 400 | 400 | 0,50 | 2,40 | 10,4 | 2,00 | 8,6 |
| 500 | 2,70 | 11,7 | 2,25 | 9,7 | ||
| 600 | 0,70 | 3,00 | 18,1 | 2,50 | 15,1 | |
| 800 | 3,60 | 21,8 | 3,00 | 18,1 | ||
| 1000 | 4,20 | 25,4 | 3,50 | 21,2 | ||
| 1200 | 0,90 | 4,80 | 37,3 | 4,00 | 31,1 | |
| 1400 | 5,40 | 42,0 | 4,50 | 35,0 | ||
| 500 | 500 | 0,50 | 3,00 | 13,0 | 2,50 | 10,8 |
| 600 | 0,70 | 3,30 | 20,0 | 2,75 | 16,6 | |
| 800 | 3,90 | 23,6 | 3,25 | 19,6 | ||
| 1000 | 4,50 | 27,2 | 3,75 | 22,7 | ||
| 1200 | 0,90 | 5,10 | 39,6 | 4,25 | 33,0 | |
| 1400 | 5,70 | 44,3 | 4,75 | 36,9 | ||
| 600 | 600 | 0,70 | 3,60 | 21,8 | 3,00 | 18,1 |
| 800 | 4,20 | 25,4 | 3,50 | 21,2 | ||
| 1000 | 4,80 | 29,0 | 4,00 | 24,2 | ||
| 1200 | 0,90 | 5,40 | 42,0 | 4,50 | 35,0 | |
| 1400 | 6,00 | 46,6 | 5,00 | 38,9 | ||
| 1600 | 6,60 | 51,3 | 5,50 | 42,7 | ||
| 1800 | 7,20 | 56,0 | 6,00 | 46,6 | ||
| 800 | 800 | 0,70 | 4,80 | 29,0 | 4,00 | 24,2 |
| 1000 | 5,40 | 32,6 | 4,50 | 27,2 | ||
| 1200 | 0,90 | 6,00 | 46,6 | 5,00 | 38,9 | |
| 1400 | 6,60 | 51,3 | 5,50 | 42,7 | ||
| 1600 | 7,20 | 56,0 | 6,00 | 46,6 | ||
| 1800 | 7,80 | 60,6 | 6,50 | 50,5 | ||
| 2000 | 1,20 | — | — | 7,00 | 72,5 | |
| 1000 | 1000 | 0,90 | 6,00 | 46,6 | 5,00 | 38,9 |
| 1200 | 6,60 | 51,3 | 5,50 | 42,7 | ||
| 1400 | 7,20 | 56,0 | 6,00 | 46,6 | ||
| 1600 | 7,80 | 60,6 | 6,50 | 50,5 | ||
| 1800 | 8,40 | 65,3 | 7,00 | 54,4 | ||
| 2000 | 1,20 | — | — | 7,50 | 77,7 | |
| 1200 | 1200 | 0,90 | 7,20 | 56,0 | 6,00 | 46,6 |
| 1400 | 7,80 | 60,6 | 6,50 | 50,5 | ||
| 1600 | 8,40 | 65,3 | 7,00 | 54,4 | ||
| 1800 | 9,00 | 69,9 | 7,50 | 58,3 | ||
| 2000 | 1,20 | — | — | 8,00 | 82,9 | |
| 1400 | 1400 | 0,90 | 8,40 | 65,3 | 7,00 | 54,4 |
| 1600 | 9,00 | 69,9 | 7,50 | 58,3 | ||
| 1800 | 9,60 | 74,6 | 8,00 | 62,2 | ||
| 2000 | 1,20 | — | — | 8,50 | 88,1 | |
| 1600 | 1600 | 0,90 | 9,60 | 74,6 | 8,00 | 62,2 |
| 1800 | 10,2 | 79,3 | 8,50 | 66,1 | ||
| 2000 | 1,20 | — | — | 9,00 | 93,3 | |
| 1800 | 1800 | 0,90 | 10,8 | 83,9 | 9,00 | 69,9 |
| 2000 | 1,20 | — | — | 9,50 | 98,4 | |
| 2000 | 2000 | 1,20 | — | — | 10,0 | 103 |
