Применение

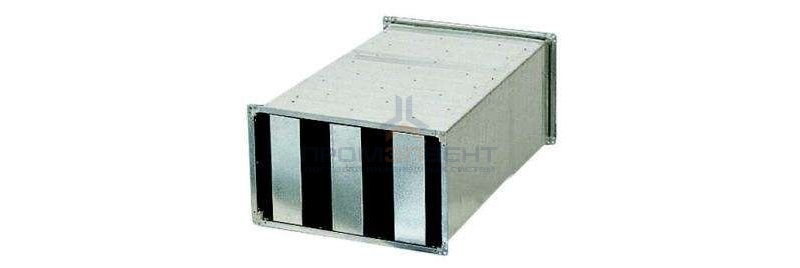

Кулисные шумоглушители предназначены для снижения уровня шума вентиляторов на притоке и вытяжке.
Условия эксплуатации
Шумоглушители ТКU предназначены для монтажа в прямоугольный воздуховод. Служат для внутреннего использования (при внешнем использовании они должны быть защищены кожухом от попадания воды). Воздух не должен содержать твердых, клеящихся или агрессивных примесей. Максимальная скорость воздуха между кулисами 20 m/s. Рабочее положение -любое, диапазон рабочих температур от -40С до +70С. Перед шумоглушителем рекомендуется монтировать воздуховод длиной 1-1,5 м для частичной компенсации профиля скоростей. Для более эффективного снижения уровня шума можно монтировать два глушителя друг за другом. Зависимость потери давления от расхода воздуха приведена на графике Потеря давления глушителя ТКU (двух глушителей друг за другом).
Монтаж, обслуживание и сервис
Перед монтажом необходимо проверить состояние кулис. На поверхность фланца наклеивается уплотнитель. Монтаж проводится оцинкованными болтами и гайками М8 (у размеров 90-50 и 100-50 — М10). Токоведущее соединение необходимо проложить веерными шайбами. Фланцы с длиной стороны более 50 cm, необходимо посередине соединить скобой.
Если устанавливаются два шумоглушителя друг за другом они должны быть соединены с той стороны, где передняя сторона кулис находится заподлицо с краем фланца глушителя !
Глушители имеют оптимальные характеристики при частотах 500×4000 Нz. Шумоподавление — это снижение шума, проходящего воздуховодом после глушителя. Работа глушителя зависит от ширины кулис, расстояния между ними и общей длины. Потеря давления и собственный шум зависят от расстояния между кулисами и скорости потока воздуха. Глушение выражено разницей уровней акустич. мощности (dB) в средних диапазонах октавных частот 63 Нz — 8 КНz. Все данные относятся к стандартной комплектации глушителей без закрылков, которая выгодна для монтажа двух глушителей друг за другом для улучшенного шумоподавления, использующего отражение шума от передних плоскостей кулис обратно к источнику. При монтаже с закрылками из оцинкованного листа можно ожидать снижение потери давления на 15% и более низкий собственный шум, однако при этом шумоподавление снижается на 3 dВ почти во всем диапазоне. Поэтому применение закрылков является эффективным только при скоростях в сечении более 4 m/s.
Воздуховод прямоугольный
Габариты-300х150х1010мм
