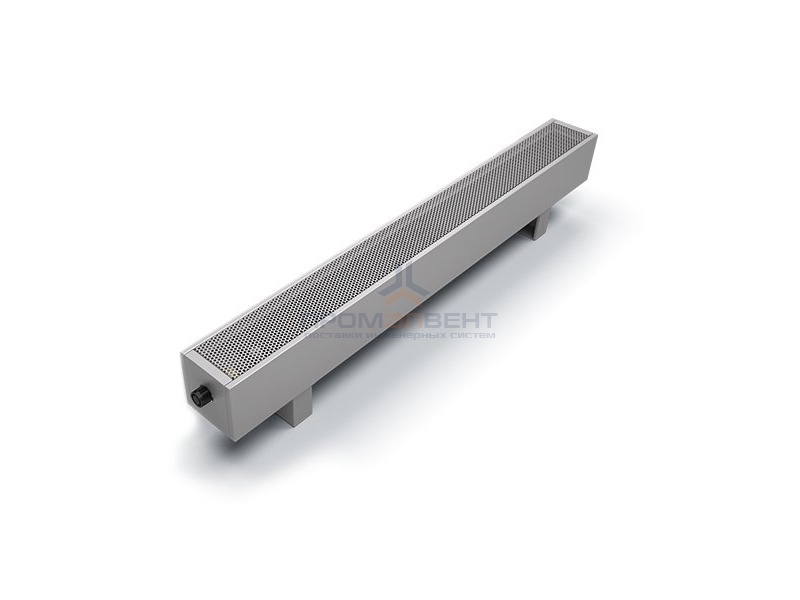

Водяной напольный конвектор Varmann MiniKon – это готовый к эксплуатации отопительный прибор для напольного монтажа. Успешно справляется с обогревом помещений, которые имеют большие окна, витрины или низкие подоконники. Корпус и перфорированная крышка выполнены из оцинкованной стали.
Надёжный отечественный производитель. Широкий ассортимент размеров и мощностей под любую квадратуру. Возможность выбора цветового оформления корпуса.
Преимущества напольных конвекторов Varmann MiniKon
- Быстрый обогрев помещения благодаря максимальной рабочей температуре теплоносителя – +130 °С.
- Температура корпуса никогда не превышает 40 °С, что исключает вероятность получения ожогов.
- Исполнение с левосторонним или правосторонним подключением.
- Съемная крышка корпуса упрощает плановую диагностику и обслуживание.
- Наличие U- и F-образных профилей позволяет встроить конвектор в любые типы пола.
- Регулируемый по высоте напольный крепеж делает монтаж напольного конвектора универсальным для помещений с любым типом планировки.
- Разнообразная цветовая гамма порошковой краски для корпусов открывает возможность подобрать конвектор под любой дизайн интерьера.
- Воздуховыпускной никелированный клапан 3/8 в комплекте.
- Прочность конструкции — корпус и крышка сделаны из листовой оцинкованной стали.
- Долговечность теплообменника – изготовлен из антикоррозийного сплава меди и алюминия.
- Гарантия– 10 лет.
|
Габариты (ШхВхГ), мм |
700x80x135 |
|
Мощность (75/65) (90/70) (95/85) при 20°С, Вт |
320/422/532 (в зависимости от температуры теплоносителя) |
|
Рабочее давление, бар |
|
|
Максимальная рабочая температура, °С |
130 |
|
Испытательное давление, бар |
25 |
|
Минимальное расстояние от пола, мм |
80 |
|
Минимальное расстояние до подоконника, мм |
50 |
|
Диапазон регулировки крепежа по высоте, мм |
80-130 |
|
Тип подключения |
“снизу” с вентилем или 3/4 “сбоку” “евроконус” без вентиля проходное |
|
Высота теплообменника, мм |
50 |
|
Подключение |
левое или правое (уточняется при заказе) |
|
Цвет |
9016 (стандарт RAL) или любой на выбор (на заказ) |
|
Вес, кг |
4,7 |
|
Страна производства |
Россия |
|
Гарантия, лет |
10 |
О бренде:
Varmann — ведущий производитель оборудования для обогрева, вентиляции и охлаждения помещений.
Занимает лидирующие позиции в своём сегменте рынка. Производство оснащено современными технологическими
линиями, а изделия соответствуют европейским стандартам качества.
Комплектация водяного конвектора Varmann
- Оцинкованный корпус.
- Теплообменник с вентилем “снизу” или без вентиля “сбоку” (“евроконус”).
- Съемная крышка, перфорированная круглыми отверстиями.
- Комплект напольного крепежа.
- Воздуховыпускной никелированный клапан 3/8.
- Тех. паспорт.
- Инструкция.
Управление конвекторами Varmann MiniKon 135-80-700
Таблица дополнительных аксессуаров для ручного, термостатического, дистанционного или электронного управления напольными конвекторами MiniKon
|
Головка ручного привода
Для монтажа на |
Термостатическая головка с жидкостным датчиком
Для монтажа на термостатический вентиль. Резьбовое |
Термостат с дистанционным управлением
Для монтажа на |
|
Термоэлектрический сервопривод
Для монтажа на |
Настенный программируемый регулятор
Используется в сочетании с термоэлектрическими сервоприводами. |
Настенный программируемый регулятор с активным экраном
Используется в сочетании с ермоэлектрическими сервоприводами. |
Как выбрать водяной напольных конвектор
Мощность
Необходимую мощность конвектора следует рассчитывать с учетом параметров обслуживаемого помещения.
- Прибор с тепловой мощностью в 1кВт способен отопить 10 м2 жилого помещения при
наличии одного окна и одной наружной стены.
- Если имеется две наружные стены и одно окно, то отопление 10 м2 помещения потребует
на 20% больше мощности, т.е. 1,2 кВт.
- Для отопления помещения площадью 10 м2 с двумя наружными стенами и двумя окнами
необходимо на 30% больше мощности, что равняется 1,3 кВт.
Корпус
- У напольных конвекторов должен быть прочный корпус со съемными панелями — для
удобства установки и эксплуатационного обслуживания.
Покупка
- У нас можно выгодно купить конвекторы любой мощности и размера.
- Широкий выбор ассортимента.
- Помощь при подборе нужной модели, своевременная поставка оборудования и запчастей.
- Товар всегда в наличии на складе.
Монтаж напольного конвектора отопления MiniKon
Установка
- Подключение осуществляется с соблюдением правил техники безопасности, в соответствии с
требованиями производителя.
- Для исключения вероятности поломки из-за неправильного монтажа рекомендуется пригласить
квалифицированного специалиста.
- Стоимость его работы невысока, но зато у Вас будет уверенность в том, что оборудование осталось на гарантии.
- Рабочее давление теплоносителя не должно превышать 16 бар.
- При установке важно соблюдать минимальные расстояния от пола и до подоконника, которые зависят от модели
и указаны в таблице с техническими характеристиками.
Обслуживание
- Специального обслуживания напольные конвекторы Varmann не требуют, достаточно соблюдение
правил из инструкции по эксплуатации.
- Периодически рекомендовано очищать корпус от загрязнений и пыли.
- Перед началом эксплуатации в холодное время года следует продувать теплообменник.
- Перед началом чистки, необходимо убедиться в том, что прибор остыл – это исключит вероятность
получения ожогов.
Устройство и принцип работы напольного конвектора
Процесс нагревания теплообменника
- Циркулирующая горячая вода нагревает теплообменник.
Процесс нагревания
- Холодный воздух, проходя через теплообменник, нагревается.
Вывод из системы
- Нагретый теплый воздух поднимается вверх, обогревая помещение.
Поступление воздуха в систему
- На место нагретого воздуха в теплообменник водяного напольного конвектора поступает холодный.
Справочная информация
Технические характеристики конвекторов MiniKon высотой 80мм
|
Модель |
Мощность при 20°С, Вт |
Макс. рабочая темп-ра, °С |
Габариты (ШхВхГ), мм |
Рабочее давление, бар |
Испытательное давление, бар |
Вес, кг |
Диапазон регулировки крепежа по высоте, мм |
|
MiniKon 135-80-500 |
236/310/392 |
130 |
500x80x135 |
25 |
4,0 |
80-130 |
|
|
MiniKon 135-80-600 |
236/310/392 |
130 |
600x80x135 |
25 |
4,3 |
80-130 |
|
|
MiniKon 135-80-700 |
236/310/392 |
130 |
700x80x135 |
25 |
4,7 |
80-130 |
|
|
MiniKon 135-80-800 |
236/310/392 |
130 |
800x80x135 |
25 |
5,1 |
80-130 |
|
|
MiniKon 135-80-900 |
236/310/392 |
130 |
900x80x135 |
25 |
5,4 |
80-130 |
|
|
MiniKon 135-80-1000 |
236/310/392 |
130 |
1000x80x135 |
25 |
5,8 |
80-130 |
|
|
MiniKon 135-80-1100 |
236/310/392 |
130 |
1100x80x135 |
25 |
6,2 |
80-130 |
|
|
MiniKon 135-80-1200 |
236/310/392 |
130 |
1200x80x135 |
25 |
6,5 |
80-130 |
|
|
MiniKon 135-80-1300 |
236/310/392 |
130 |
1300x80x135 |
25 |
6,9 |
80-130 |
|
|
MiniKon 135-80-1400 |
236/310/392 |
130 |
1400x80x135 |
25 |
7,3 |
80-130 |
|
|
MiniKon 135-80-1500 |
236/310/392 |
130 |
1500x80x135 |
25 |
7,6 |
80-130 |
|
|
MiniKon 135-80-1600 |
236/310/392 |
130 |
1600x80x135 |
25 |
8,6 |
80-130 |
|
|
MiniKon 135-80-1700 |
236/310/392 |
130 |
1700x80x135 |
25 |
9,0 |
80-130 |
Тепловая мощность конвекторов MiniKon высотой 80мм и длинной от 500 до 1000
|
Темп-ра теплоносителя, °С |
Темп-ра в помещении, °С |
Длинна корпуса конвектора, мм |
|||||
|
500 |
600 |
700 |
800 |
900 |
1000 |
||
|
Глубина конвектора 135 мм |
|||||||
|
95/85 |
20 |
392 |
462 |
532 |
603 |
673 |
743 |
|
90/70 |
20 |
310 |
366 |
422 |
477 |
533 |
589 |
|
75/65 |
20 |
236 |
278 |
320 |
363 |
405 |
447 |
Тепловая мощность конвекторов MiniKon высотой 80мм и длинной от 1100 до 1700
|
Темп-ра теплоносителя, °С |
Темп-ра в помещении, °С |
Длинна корпуса конвектора, мм |
||||||
|
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
1700 |
||
|
Глубина конвектора 135 мм |
||||||||
|
95/85 |
20 |
813 |
884 |
954 |
1024 |
1095 |
1165 |
1235 |
|
90/70 |
20 |
645 |
700 |
756 |
812 |
867 |
923 |
979 |
|
75/65 |
20 |
489 |
532 |
574 |
616 |
659 |
701 |
743 |
| Производитель | Varmann |
| Страна производства | Россия |
| Гарантия | 3 года |
| Стоимость доставки | По Москве в пределах МКАД 500р. За МКАД + 30 руб./км. |
