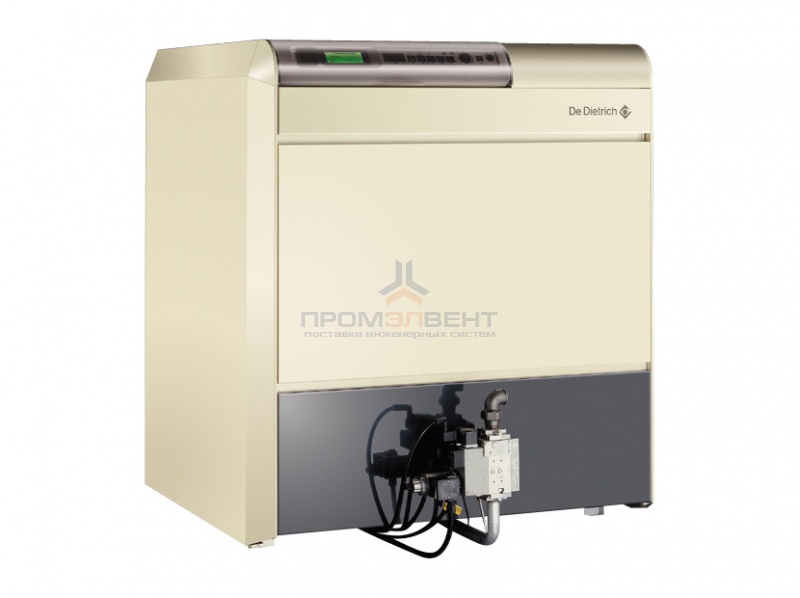

Name: Газовый котел De Dietrich DTG 330-18 - 1
SKU: VENT-X-26455

Функциональные особенности

Описание

DTG 330 EcoNOx — это чугунный напольный газовый котел с бесшумной атмосферной двухступенчатой горелкой с электронным розжигом для работы на природном или
сжиженном газе, мощностью от 88 до 126 кВт.

3 панели управления на выбор: В3, К3 или DIEMATIC-m3.

Панели управления

Базовая панель управления-B3 (GK 1)

Панель управляет работой одно или двух ступенчатой горелкой. Управление отоплением осуществляется термостатом котла. На панели расположены переключатели «Вкл/Выкл», теста STB термостата/«Зима/Лето» и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110С) с кнопкой разблокирования и кнопкой теста, электронный термостат котла, индикатор и дисплей отображения температуры котловой воды или температуры воды в водонагревателя (в зависимости от режима работы котла), предохранитель (10 А) с временной задержкой.

Каскадная панель управления К3 (GK 2)

Панель управления обеспечивает работу котла, оборудованного 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.

Панель управления K3 устанавливается только вместе с котлом, оборудованном панелью управления DIEMATIC-m3, в рамках каскадной установки.

Регулирование и управление ГВС обеспечивается панелью управления DIEMATIC-m3 ведущего котла.

На панели расположены переключатели «Вкл/Выкл», теста STB термостата/«Зима/Лето» и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110С) с кнопкой разблокирования и кнопкой теста, термостат котла, предохранитель (10 А) с временной задержкой.

Панель управления Diematic m3 (GK 3)

Высокотехнологичная панель содержит электронную программируемую систему регулирования для изменения температуры котловой воды путем воздействия на одноступенчатую горелку в зависимости от наружной температуры.

Панель управления DIEMATIC-m3 допускает:

Регулирование прямых контуров и/или смесительных контуров.

Программирование контура горячей санитарно-технической воды и циркуляции горячей санитарно-технической воды.

Защиту установки и помещения от замораживания в случае отсутствия.

Управление 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.

Управление контуром бассейна или вторым контуром производства горячей санитарно-технической воды.

В комплекте заводской поставки панель управления DIEMATICm3 может управлять 1 прямым контуром или 1 контуром со смесительным клапаном с дополнительным оборудованием датчик подающей линии AD199 и до 3 контуров (платы в качестве дополнительного оборудования).

Панель управления DIEMATIC-m3, подсоединенная к панели управления K3, применяется для установок большой мощности и обеспечивает :

Управление котлами и каскадом котлов (до 10), оборудованных 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.

Управление гидравлической сетью, ГВС и т.д.

Панель управления DIEMATIC-m3 может осуществлять связь с модулями регулирования DIEMATIC VM и с совместимыми системами дистанционного управления.

На панели расположены переключатели «Вкл/Выкл», теста STB термостата/ручной режим/автоматический режим и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110С) с кнопкой разблокирования, термостат котла и многофункциональный дисплей с функцией управления с двумя уровнями доступа — при закрытой крышке и при открытой крышке и предохранитель (10 А) с временной задержкой.

Отличительные особенности

теплообменник из эвтектического чугуна Де Дитриш позволяет работать при низких модулируемых температурах подающей линии до 30°С без какого-либо риска для срока
службы котла.

Реле минимального давления газа в комплекте,

электронный розжиг при помощи запальной горелки (без постоянного дежурного пламени), которая состоит из 1 запального электрода, 1 электрода массы и 1 датчика
ионизации,

система защиты от коррозии бака водонагревателя, не требующая технического обслуживания — анод с автоматически настраиваемым током Titan Activ System®

Характеристики и защита окружающей среды.

принцип охлаждаемой топки,

теплоизоляция толщиной 100 мм из минеральной

классификация две звезды СЕ согласно европейской директиве 92/42/СЕ,

Котлы имеют высокие показатели работы:

КПД эксплуатации: от 95 до 96 %

Выбросы NOx

Основные преимущества гаммы

Для обеспечения установки в любой котельной теплообменник из эвтектического чугуна посавляется отдельными секциями. Возможна поставка теплообменника в собранном виде — по заказу, с увеличением стоимости котла.

Специальный газовый блок для работы с давлением 20/25 мбар с электронным розжигом, запальной горелкой и ионизационным датчиком наличия пламени, предназначенный для работы на природном газе. Набор переоборудования на пропан — поставляется по заказу, набор переоборудования на 13 мбар для России входит в объем поставки котла.

Топка, установленная на раме.

Усиленная тепловая изоляция.

Гидравлические подключения расположены сзади котла, с левой или с правой стороны.

Патрубок подвода газа с возможностью поворота, как в левую, так и в правую сторону.

3 панели управления на выбор: В3, К3 или DIEMATIC-m 3:

Дополнительное оборудование

Набор циклического контроля за герметичностью клапанов,

Трансформатор гальванической развязки,

Датчик тяги,

Отсечной клапан с сервоприводом,

Приставные цилиндрические бойлеры емкостью от 150 до 1000 литров,

Наборы переоборудования для работы на другом типе газа.

Применение

Напольный чугунный котел DTG 330-18 используется для отопления загородного дома, коттеджа и других жилых помещений, как частного так и промышленного сектора.

Рекомендации

Обеспечьте в помещении, где установлен котел, приточную и вытяжную вентиляцию из расчета площади сечения и прямого потока воздуха.

Расположите каналы для поступления воздуха по отношению к каналам вытяжной вентиляции таким образом, чтобы обновление воздуха охватывало весь объем помещения котельной.

Примечание

Во избежание повреждений котла следует избегать загрязнения идущего на горение воздуха хлор- или фторсодержащими соединениями, активизирующими коррозию (краски, растворители, аэрозольные баллончики, клеи, чистящие и моющие средства и др.).

Эксплутационные ограничения

максимальная рабочая температура — 100С

максимальное рабочее давление — 6 бар

Гарантия качества

Напольный чугунный котел De Dietrich соответствует всем необходимым требованиям европейских стандартов, в том числе Директивам по газовым аппаратам (90/396 СЕЕ), Директивам по низким напряжениям (73/23 СЕЕ), Директивам по электромагнитной совместимости (89/336 СЕЕ) и Директивам по производительности (92/42 СЕЕ), что подтверждает его надежность и долговечность.

Срок гарантии на тело котла — 5 лет, системы управления, дополнительное оборудование и запасные части — 2 года.
