- Конструкция фильтра ФВКас-I
- Техническое обслуживание
- Утилизация
- Кодировка стандартных типоразмеров:
- Технические параметры основных типоразмеров:
- Стандартная толщина рамки:
- Пример обозначения стандартного фильтра:
- Пример обозначения нестандартного фильтра:
- Технические характеристики:
- Номинальная производительность:

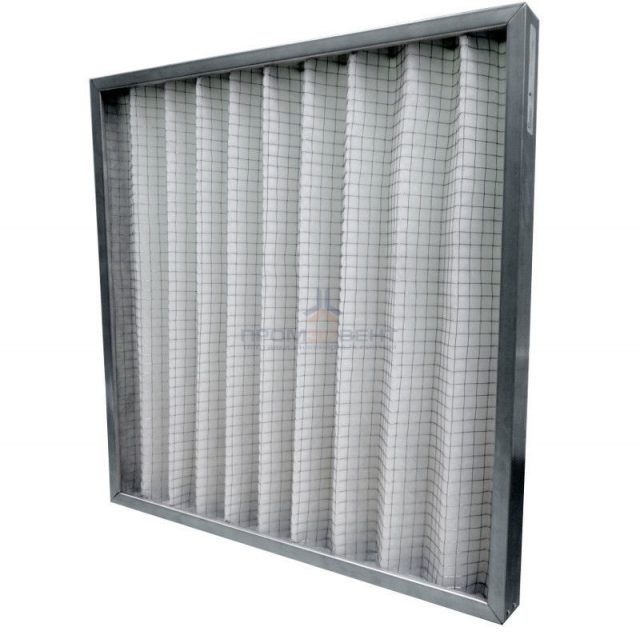

Конструкция фильтра ФВКас-I
- Оцинкованная рамка,
- Фильтрующий материал,
- Гофрированная сетка 25х25 мм.
Техническое обслуживание
- В процессе эксплуатации фильтров следует контролировать их сопротивление по показаниям дифманометра. При достижении перепада давления, рекомендуемого для данного фильтра, фильтр необходимо заменить,
- Кассетные фильтры не подлежат регенерации.
Утилизация
- Фильтр может быть утилизирован как строительный мусор.
Кодировка стандартных типоразмеров:
|
Размер, мм. |
Обозначение |
|
287 |
3 |
|
490 |
5 |
|
592 |
6 |
|
892 |
9 |
Технические параметры основных типоразмеров:
| Обозначение | Габаритные размеры, мм | Номинальная производительность, м3/ч | ||
| Ширина, W | Высота, H | Толщина, P | ||
| ФВКас-I-33-48-G3(G4, F5) | 287 | 287 | 48 | 850 |
| ФВКас-I-35-48-G3(G4, F5) | 287 | 490 | 48 | 1400 |
| ФВКас-I-36-48-G3(G4, F5) | 287 | 592 | 48 | 1700 |
| ФВКас-I-53-48-G3(G4, F5) | 490 | 287 | 48 | 1400 |
| ФВКас-I-55-48-G3(G4, F5) | 490 | 490 | 48 | 2350 |
| ФВКас-I-56-48-G3(G4, F5) | 490 | 592 | 48 | 2800 |
| ФВКас-I-63-48-G3(G4, F5) | 592 | 287 | 48 | 1700 |
| ФВКас-I-65-48-G3(G4, F5) | 592 | 490 | 48 | 2800 |
| ФВКас-I-66-48-G3(G4, F5) | 592 | 592 | 48 | 3400 |
| ФВКас-I-93-48-G3(G4, F5) | 892 | 287 | 48 | 2500 |
| ФВКас-I-33-96-G3(G4, F5) | 287 | 287 | 96 | 850 |
| ФВКас-I-35-96-G3(G4, F5) | 287 | 490 | 96 | 1400 |
| ФВКас-I-36-96-G3(G4, F5) | 287 | 592 | 96 | 1700 |
| ФВКас-I-53-96-G3(G4, F5) | 490 | 287 | 96 | 1400 |
| ФВКас-I-55-96-G3(G4, F5) | 490 | 490 | 96 | 2350 |
| ФВКас-I-56-96-G3(G4, F5) | 490 | 592 | 96 | 2800 |
| ФВКас-I-63-96-G3(G4, F5) | 592 | 287 | 96 | 1700 |
| ФВКас-I-65-96-G3(G4, F5) | 592 | 490 | 96 | 2800 |
| ФВКас-I-66-96-G3(G4, F5) | 592 | 592 | 96 | 3400 |
Стандартная толщина рамки:
- 48 мм.
- 96 мм.
Пример обозначения стандартного фильтра:
ФВКас-I-36-48-G4
Фильтр воздушный кассетный, фильтрующий материал химволокно (полиестер) на гофрированной сетке 25х25 мм., размер 287х592 мм., толщина рамки 48 мм., класс очистки G4.
Пример обозначения нестандартного фильтра:
ФВКас-I-400-500-70-G4
Фильтр воздушный кассетный, фильтрующий материал химволокно (полиестер) на гофрированной сетке 25х25 мм., размер 400х500 мм., толщина рамки 70 мм., класс очистки G4.
Технические характеристики:
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, С | Относительная влажность, % | ||
| Начальное | Конечное | ||||||
| Глубина корпус, мм | |||||||
| 48 | 100 | ||||||
| ФВКас-I | G3 | 80&le,Am<,90 | 65 | 45 | 250 |
от -40
до +110
|
не более 95 |
| G4 | 90&le,Am | 75 | 51 | ||||
| F5 | 40&le,Em<,60 | 84 | 60 | 450 |
Номинальная производительность:
|
ФВКас-I-33-48-G4 |
287 |
287 |
48 |
500-850 |
|
ФВКас-I-35-48-G4 |
287 |
490 |
48 |
800-1400 |
|
ФВКас-I-36-48-G4 |
287 |
592 |
48 |
100-1700 |
|
ФВКас-I-39-48-G4 |
287 |
892 |
48 |
1500-2500 |
|
ФВКас-I-55-48-G4 |
490 |
490 |
48 |
1400-2350 |
|
ФВКас-I-56-48-G4 |
490 |
592 |
48 |
1650-2800 |
|
ФВКас-I-59-48-G4 |
490 |
892 |
48 |
2500-4200 |
|
ФВКас-I-66-48-G4 |
592 |
592 |
48 |
2000-3400 |
|
ФВКас-I-69-48-G4 |
592 |
892 |
48 |
3000-5100 |
|
ФВКас-I-99-48-G4 |
892 |
892 |
48 |
4500-7600 |
