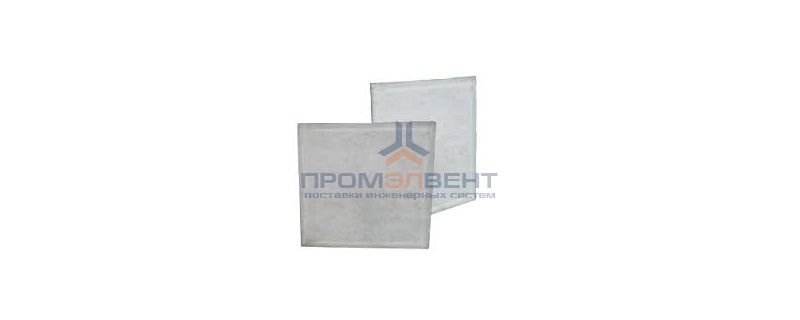

Конструкция фильтров фанкойл ФВФ:
- Рамка из проволочного каркаса 4-5 мм или оцинкованного профиля,
- Фильтрующий материал,
Техническое обслуживание:
- В процессе эксплуатации фильтров следует контролировать их сопротивление по показаниям дифманометра. При достижении перепада давления, рекомендуемого для данного фильтра, фильтр необходимо заменить,
Утилизация:
- Фильтр может быть утилизирован как строительный мусор.
Обозначение
| Тип фильтра | Ширина фильтра | Высота фильтра | Толщина проволоки | Класс очистки | Тип материала | Исполнение фильтра |
| Обозначение фильтра для фанкойла | Размер меньшей стороны фильтра в мм 50 min, 1000 max |
Размер большей стороны фильтра в мм 50 min, 2000 max |
Толщина проволоки в мм РЗ рамка заказчика Бр без рамки 4 толщина проволоки 4 мм 5 толщина проволоки 5 мм |
Класс очистки по ГОСТ Р ЕН 779-2014 G2, G3,G4, F5, F6. |
М1 материал Россия М504 ФВР-ФТ150-G3 М240 ФВР-ФТ200-F5 М502 ФВР-ФТ100-G2 М239 ФВР-ФТ150-G4 М306 ФВР-ФТ200-G3 М2 материал Импорт М900 Пенополиуретан М202 ФВР-DF130-G4 М503 ФВР-Т150-G2 М204 ФВР-FF130/T08-F6 М501 ФВР-MSB130-G2 М408 ФВР-Т209S/170-G3 М305 ФВР-NGB290/TL-G4 М208 ФВР-ZF45/208-F5 М207 ФВР-TDI8-G3 |
Д материал в два слоя |
Кодировка стандартных типоразмеров
|
Размер, мм. |
Обозначение |
|
287 |
3 |
|
490 |
5 |
|
592 |
6 |
|
892 |
9 |
Стандартная толщина рамки:
- 4 мм.
- 5 мм.
- 10 мм.
Пример обозначения стандартного фильтра:
ФВФ-66-4-G2
Фильтр воздушный фанкойл, фильтрующий материал химволокно (полиэстер) зафиксирован на проволочном каркасе 4-5 мм., размер 592х592 мм., класс очистки G2.
