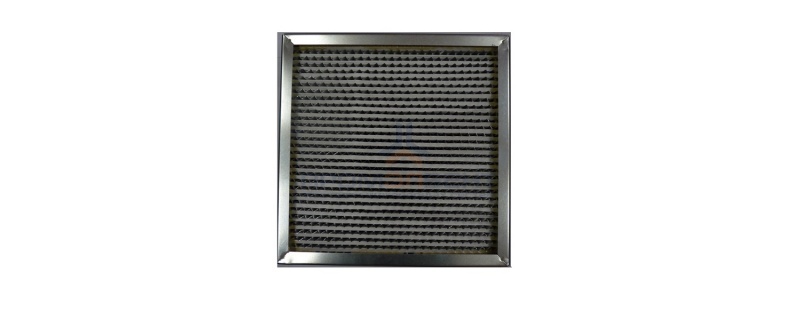

Конструкция фильтров ФВА-I:
- Корпус (оцинкованная сталь, нержавеющая сталь, алюминий, МДФ),
- Фильтрующий материал с алюминиевым сепаратором,
- Уплотнитель.
Техническое обслуживание:
- В процессе эксплуатации фильтров следует контролировать их сопротивление по показаниям дифманометра. При достижении перепада давления, рекомендуемого для данного фильтра, фильтр необходимо заменить,
- Фильтры абсолютной очистки не подлежат регенерации.
Утилизация:
- Фильтр может быть утилизирован как строительный мусор.
Технические характеристики
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Степень очистки по концентрации проникающих частиц, % | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, С | Относительная влажность, % | ||
| Начальное | Конечное | ||||||
| Глубина корпус, мм | |||||||
| 150 | 292/300 | ||||||
| ФВA-I | H10 | 85 | 60 | 100 | 600 |
от +5
до +110
|
не более 95 |
| H11 | 95 | 80 | 125 | ||||
| H12 | 99,5 | 100 | 150 | ||||
| H13 | 99,95 | 130 | 175 | ||||
| H14 | 99,995 | 150 | 200 |
Основные типоразмеры
|
ФВА-I-305-305-150-Н10 (Н11-Н14) |
305 |
305 |
150 |
150 |
|
ФВА-I-305-610-150-Н10 (Н11-Н14) |
305 |
610 |
150 |
300 |
|
ФВА-I-457-457-150-Н10 (Н11-Н14) |
457 |
457 |
150 |
330 |
|
ФВА-I-530-530-150-Н10 (Н11-Н14) |
530 |
530 |
150 |
450 |
|
ФВА-I-530-1130-150-Н10 (Н11-Н14) |
530 |
1130 |
150 |
950 |
|
ФВА-I-610-610-150-Н10 (Н11-Н14) |
610 |
610 |
150 |
600 |
|
ФВА-I-610-762-150-Н10 (Н11-Н14) |
610 |
762 |
150 |
750 |
|
ФВА-I-610-915-150-Н10 (Н11-Н14) |
610 |
915 |
150 |
900 |
|
ФВА-I-610-1220-150-Н10 (Н11-Н14) |
610 |
1220 |
150 |
1200 |
|
ФВА-I-305-305-292-Н10 (Н11-Н14) |
305 |
305 |
292 |
500 |
|
ФВА-I-305-610-292-Н10 (Н11-Н14) |
305 |
610 |
292 |
1000 |
|
ФВА-I-457-457-292-Н10 (Н11-Н14) |
457 |
457 |
292 |
1150 |
|
ФВА-I-530-530-292-Н10 (Н11-Н14) |
530 |
530 |
292 |
1600 |
|
ФВА-I-530-1130-292-Н10 (Н11-Н14) |
530 |
1130 |
292 |
3400 |
|
ФВА-I-610-610-292-Н10 (Н11-Н14) |
610 |
610 |
292 |
2000 |
|
ФВА-I-610-762-292-Н10 (Н11-Н14) |
610 |
762 |
292 |
2650 |
|
ФВА-I-610-915-292-Н10 (Н11-Н14) |
610 |
915 |
292 |
3150 |
|
ФВА-I-610-1220-292-Н10 (Н11-Н14) |
610 |
1220 |
292 |
4000 |
|
ФВА-I-305-305-300-Н10 (Н11-Н14) |
305 |
305 |
300 |
500 |
|
ФВА-I-305-610-300-Н10 (Н11-Н14) |
305 |
610 |
300 |
1000 |
|
ФВА-I-457-457-300-Н10 (Н11-Н14) |
457 |
457 |
300 |
1150 |
|
ФВА-I-530-530-300-Н10 (Н11-Н14) |
530 |
530 |
300 |
1600 |
|
ФВА-I-530-1130-300-Н10 (Н11-Н14) |
530 |
1130 |
300 |
3400 |
|
ФВА-I-610-610-300-Н10 (Н11-Н14) |
610 |
610 |
300 |
2000 |
|
ФВА-I-610-762-300-Н10 (Н11-Н14) |
310 |
762 |
300 |
2650 |
|
ФВА-I-610-915-300-Н10 (Н11-Н14) |
610 |
915 |
300 |
3150 |
|
ФВА-I-610-1220-300-Н10 (Н11-Н14) |
610 |
1220 |
300 |
4000 |
Пример обозначения стандартного фильтра:
ФВА-I-305-305-150-H10
Фильтр воздушный абсолютной очистки, фильтрующий материал с алюминиевым сепаратором, размер 305х305 мм., толщина рамки 150 мм., класс очистки H10.
